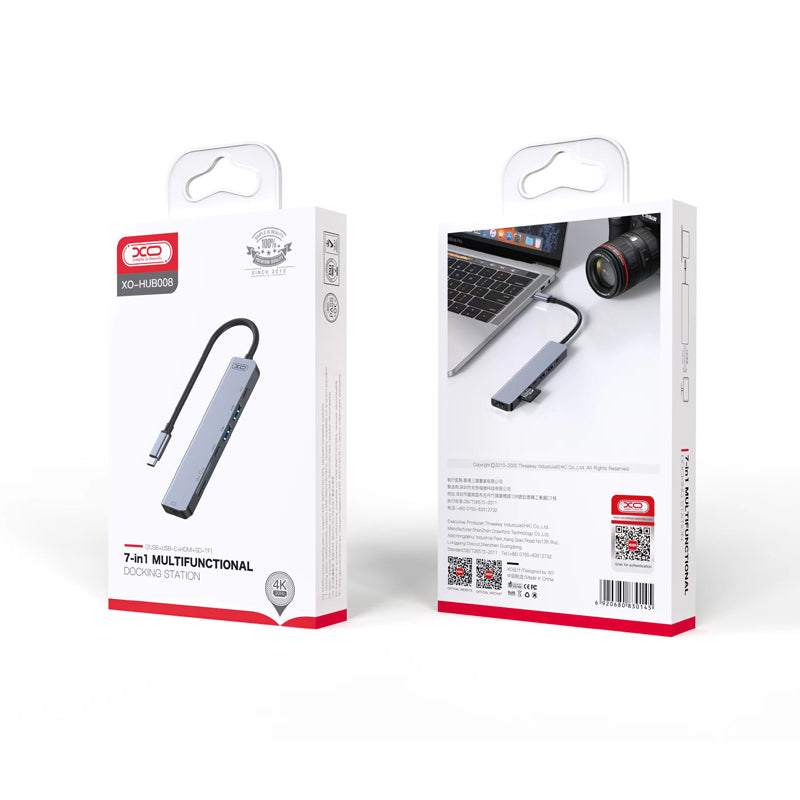

X-HUB008 USB-C HUB 7 in 1

XO-HUB008 (5V-20V unterstützt Schnellladeeingangs-DC/DC-Leistungsmodul)

• Drahtlänge: 150 ± 5 mm Gewicht: 47,2 ± 2 g
• Chip: Longxun LT8711H
• Unterstützt den HDMI-Ausgang vom Typ C-Eingang
• Unterstützt HDMI 3840*2160/30Hz, abwärtskompatible Auflösung USB3.0 unterstützt Datenübertragung mit 5 Gbit/s; USB2.0 unterstützt eine Datenübertragung mit 480 MBit/s
• SD/TF unterstützt Datenübertragung mit 480 MBit/s
• Unterstützt Hot-Swap, einfach zu bedienen und leicht zu transportieren. TYPE-C PD verfügt nur über die Upstream-Ladefunktion und die Leistung kann 100 W MAX erreichen; USB C verfügt über die Datenband-Downstream-Ladefunktion.
• Material: Aluminiumlegierung
• Kompatibilitätstest: siehe Kompatibilitätstabelle
• Hinweis: Der Gesamtausgangsstrom von 2 Ports A und 1 Port C beträgt 1,9 A, der Ausgangsstrom eines einzelnen Ports A beträgt 1,5 A und der Ausgangsstrom eines einzelnen Ports C beträgt 0,5 A.
• USB3.0 liest zwischen 100 und 600 MB/s; USB3.0-Schreibgeschwindigkeit: zwischen 100 und 600 MB/s; USB2.0-Lesegeschwindigkeit zwischen 10 und 70 MB/s; USB2.0-Schreibgeschwindigkeit: zwischen 10 und 70 MB/s.
• TYPE-C PD verfügt nur über die Upstream-Ladefunktion und die Leistung kann 100 W MAX erreichen; USB C verfügt über die Datenband-Downstream-Ladefunktion.
• Die Verwendung von 4K (30 Hz) am HDMI-Anschluss erfordert eine stabile Übertragung von Video und Audio synchron.
• SD/TF2.0-Lesegeschwindigkeit liegt zwischen 5 und 40 MB/s; Die Schreibgeschwindigkeit liegt zwischen 5 und 40 MB/s. Die Lese- und Schreibgeschwindigkeit hängt von der Qualität der Karte ab.
